การวัดองค์ประกอบ:
สามารถวัดองค์ประกอบได้ 12 ประเภท (จุด เส้น วงกลม ส่วนโค้ง วงรี สี่เหลี่ยม ร่อง วงแหวนรูป○ ระยะทาง มุม เส้นเมฆเปิด และเส้นเมฆปิด)
ลักษณะเฉพาะ:
ระบบนำเสนอวิธีการวัดที่หลากหลาย (การวัดการระบุอัตโนมัติ การวัดการสุ่มตัวอย่างแบบจุด การวัดเปรียบเทียบ การวัดเปรียบเทียบความคลาดเคลื่อน และการวัดองค์ประกอบที่กำหนดไว้ล่วงหน้า) ตอบสนองความต้องการของผู้ใช้ที่หลากหลาย ในขณะเดียวกันก็เพิ่มทั้งการใช้งานและความแม่นยำในการวัดอย่างมีนัยสำคัญ
มีวิธีการรวบรวมจุดเดียวหลายวิธี: การเลือกจุดโดยใช้เมาส์ การเลือกจุดผ่านการจัดแนวเป้าเล็ง และการเลือกจุดผ่านการซูม
สามารถวัดเส้นรอบวง พื้นที่ และจุดศูนย์ถ่วงของเส้นเมฆแบบปิดได้โดยใช้อัลกอริธึมการประมาณค่าลูกบาศก์ ทำให้เป็นวิธีการวัดเส้นเมฆที่แม่นยำที่สุดที่มีอยู่ในปัจจุบัน ระบบรองรับการเลือกเฟรมสำหรับการวัดวงกลมหลายวง ทำให้สามารถวัดวงกลมหลายวงเพียงครั้งเดียวได้อย่างรวดเร็วและแม่นยำ
ข้อมูลที่วัดได้สามารถบันทึกเป็นไฟล์ DXF, รูปภาพ BMP หรือรูปแบบโปรแกรมที่ผู้ใช้กำหนด

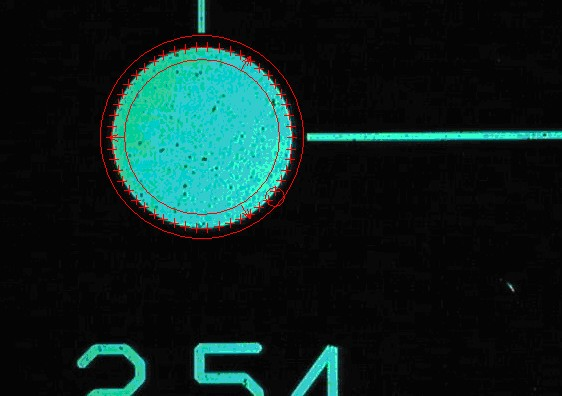

จับภาพวงกลมอัตโนมัติ: คลิกไอคอนวงกลมเพื่อวาดวงกลมโดยอัตโนมัติ วงกลมจะถูกจัดกรอบโดยอัตโนมัติ

การก่อสร้างองค์ประกอบ:
โครงสร้างองค์ประกอบมีพลังมาก โดยนำเสนอวิธีการก่อสร้าง 10 วิธี ([การแปล], [การหมุน], [การดึงข้อมูล], [การรวมกัน], [ขนาน], [ตั้งฉาก], [กระจกเงา], [สมมาตร], [จุดตัด] และ [แทนเจนต์]) สำหรับการสร้างองค์ประกอบทางเรขาคณิต การสร้างองค์ประกอบทำให้ผู้ใช้สามารถจัดการองค์ประกอบที่ยากต่อการวัดได้อย่างง่ายดาย จึงช่วยปรับปรุงประสิทธิภาพการทำงาน
องค์ประกอบการก่อสร้างเป็นแบบองค์ประกอบ เมื่อมีผลการก่อสร้างหลายรายการ ผู้ใช้สามารถเลือกได้จากตัวเลือกต่างๆ ตัวอย่างเช่น การสร้างเส้นจากจุดสองจุดทำให้สามารถเชื่อมต่อจุดต่างๆ ให้เป็นเส้นตรงหรือคำนวณเส้นสมมาตรได้ ดังนั้นจึงมีวิธีการก่อสร้างสองวิธี ซอฟต์แวร์แสดงอินเทอร์เฟซต่อไปนี้:

ใช้วิธีการรวมกัน คลิกตกลง และเชื่อมต่อจุดทั้งสอง
เลือกวิธีสมมาตร คลิกตกลงเพื่อคำนวณเส้นสมมาตรระหว่างจุดสองจุด
ผลลัพธ์ที่ได้มีมากมาย:
ผลการวัดสำหรับองค์ประกอบต่างๆ ให้ข้อมูลที่หลากหลายซึ่งตรงกับความต้องการของลูกค้าที่หลากหลาย ผู้ใช้สามารถปรับแต่งเนื้อหาที่จะแสดงหรือซ่อน กำหนดการตั้งค่าการแสดงผลสำหรับแต่ละองค์ประกอบ หรือใช้การตั้งค่าแบบเดียวกันกับองค์ประกอบที่คล้ายกัน รูปภาพต่อไปนี้แสดงกล่องโต้ตอบการตั้งค่าการแสดงผลสำหรับองค์ประกอบแบบวงกลม

ขนาดเกินช่วงที่ยอมรับได้และแสดงเป็นสีแดง เมื่อมีการระบุค่าที่กำหนด (ค่าที่แม่นยำ) และพิกัดความเผื่อบน/ล่าง รายการจะเปลี่ยนเป็นสีแดงหากการวัดจริงเกินพิกัดความเผื่อที่ตั้งไว้ และผลิตภัณฑ์ทั้งหมดถือว่ามีข้อบกพร่อง (NG)

อินเทอร์เฟซการวัดจะแสดงกำลังขยายของเลนส์ใกล้วัตถุในปัจจุบันและกำลังขยายจริง:

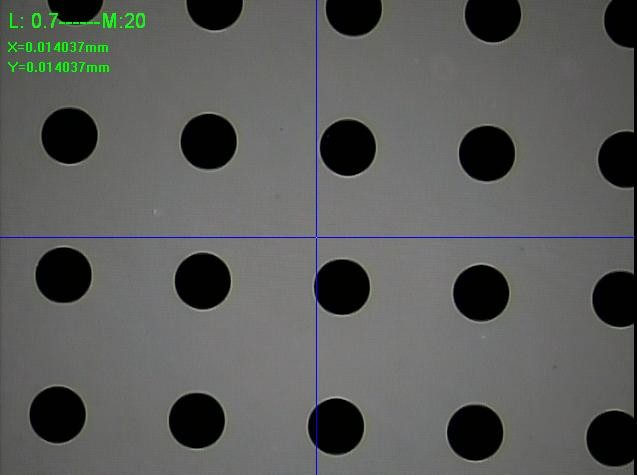

ภาพด้านล่างแสดงการขยายแบบออปติคอลและการขยายหน้าจอ การขยายหน้าจอจะถูกคำนวณโดยอัตโนมัติโดยซอฟต์แวร์แกน และระบุจำนวนมม. ที่สอดคล้องกับหนึ่งพิกเซล

ระบบประสานงาน:
สามารถสร้างระบบพิกัดชิ้นงานได้หลายระบบตามแบบ ซึ่งช่วยให้สามารถแปลงพิกัดระหว่างระบบต่างๆ ได้ ระบบอำนวยความสะดวกในการแปลงระหว่างระบบพิกัดคาร์ทีเซียนและระบบพิกัดเชิงขั้วอย่างง่ายดาย และรองรับการจัดเก็บและการเรียกค้นระบบพิกัดชิ้นงานต่างๆ รูปด้านล่างแสดงภาพหลังจากสร้างระบบพิกัดสองระบบ

หลังจากสร้างระบบพิกัดแล้ว หากเลือกฟังก์ชันการหมุนเป้าเล็ง เป้าเล็งจะหมุนเพื่อระบุทิศทางการหมุนของระบบพิกัด
ฟังก์ชั่นกราฟิก:
มีความสามารถในการประมวลผลกราฟิกและการแสดงผลที่ครอบคลุม (การซูม การแพน การแสดงผลหน้าต่าง การขยายเฉพาะที่ การแสดงผลแบบเต็มหน้าจอ) ทำให้ผลการวัดมีภาพมากขึ้นและใช้งานง่ายสำหรับผู้ใช้ การกดปุ่มกลางของเมาส์ค้างไว้ในขณะที่เลื่อนเคอร์เซอร์จะซูมเข้า/ออกบนกราฟิก ในขณะที่เลื่อนเมาส์โดยไม่ปล่อยปุ่มจะเป็นการเลื่อนกราฟิก
ฟังก์ชั่นมาตรฐาน:
คุณสามารถใส่คำอธิบายประกอบมุม ระยะทาง ระยะในทิศทาง X ระยะทางในทิศทาง Y รัศมีของวงกลม (ส่วนโค้ง) เส้นผ่านศูนย์กลางของวงกลม (ส่วนโค้ง) และความยาวส่วนโค้งได้โดยตรงบนกราฟิกองค์ประกอบในพื้นที่การวาดและรูปภาพ ทำให้ผู้ใช้เข้าใจได้ทันที

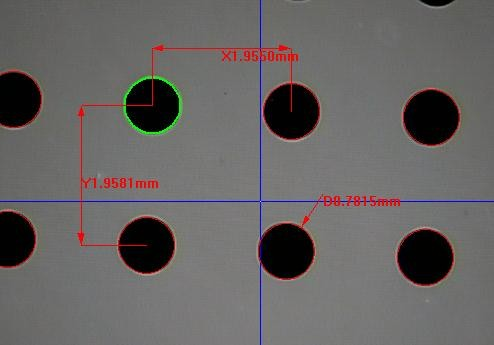

หน้าต่างรูปภาพและหน้าต่างการวาดภาพสามารถแสดงองค์ประกอบที่วัดได้และคำอธิบายประกอบพร้อมกัน คุณสามารถซ่อนกราฟิกที่วาดในหน้าต่างรูปภาพและลบออกพร้อมกัน หรือเลือกองค์ประกอบกราฟิกจากทั้งหน้าต่างรูปภาพและหน้าต่างกราฟิก 2D รูปด้านล่างแสดงระยะห่างในทิศทาง X และ Y ระหว่างวงกลมสองวงกับรัศมี
เมื่อสร้างรายงาน คุณสามารถส่งออกเฉพาะองค์ประกอบที่มีคำอธิบายประกอบเท่านั้น

การแก้ไขข้อผิดพลาดอย่างเป็นระบบ:
ซอฟต์แวร์นี้มีฟังก์ชันการแก้ไขข้อผิดพลาดอย่างเป็นระบบ ขณะนี้สามารถชดเชยข้อผิดพลาดของระบบการวางตำแหน่งพิกัด ข้อผิดพลาดของระบบตั้งฉาก ข้อผิดพลาดด้านความตรงของแกน Z ออฟเซ็ตกึ่งกลางเลนส์ ข้อผิดพลาดด้านความตรง และการบิดเบี้ยวของเลนส์ สำหรับการชดเชยข้อผิดพลาดของระบบการกำหนดตำแหน่งพิกัด ตัวเลือกต่างๆ ได้แก่ การชดเชยเชิงเส้น การชดเชยส่วน การแก้ไขระนาบ XY และการแก้ไขระนาบมาตราส่วนกระจก
รูปด้านล่างแสดงเมนูการชดเชยข้อผิดพลาดของระบบ

ความแตกต่างทั่วไป:

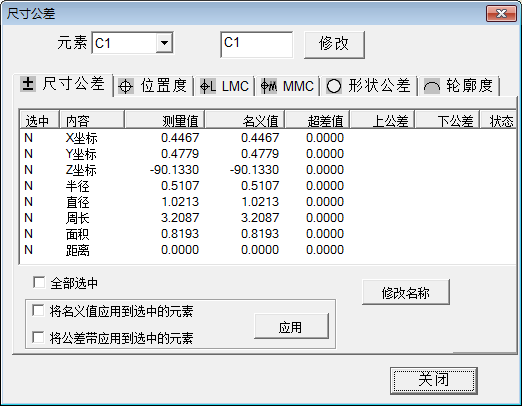

ความสามารถในการคำนวณพิกัดความเผื่อมิติขั้นสูง รองรับโซนพิกัดความเผื่อเริ่มต้นที่สอดคล้องกับมาตรฐานแห่งชาติ ช่วยให้สามารถคำนวณพิกัดความเผื่อรูปร่าง ความตรงที่แท้จริง และความกลมจริงสำหรับวงกลมและส่วนโค้ง การคำนวณพิกัดความเผื่อของตำแหน่งประกอบด้วยความแม่นยำของตำแหน่ง ความขนาน ความตั้งฉาก ความเอียง ความร่วมศูนย์ และสมมาตร สภาวะที่ไม่ยอมรับจะทำให้เกิดการแจ้งเตือนอัตโนมัติพร้อมคำเตือนสีแดง รูปด้านล่างแสดงกล่องโต้ตอบอินพุตพิกัดความเผื่อมิติวงกลม

นำเข้าโปรแกรมสำหรับไฟล์ DXF, TXT และ Gerber:
หลังจากนำเข้าไฟล์ DXF แล้ว ซอฟต์แวร์จะแนะนำผู้ใช้ผ่านการดำเนินการทีละขั้นตอน เมื่อสร้างระบบพิกัดชิ้นงานแล้ว โปรแกรมที่ผู้ใช้กำหนดจะเสร็จสมบูรณ์ ซอฟต์แวร์จะสร้างค่าที่ระบุสำหรับแต่ละองค์ประกอบโดยอัตโนมัติ เมื่อรันโปรแกรม มันจะเปรียบเทียบไฟล์ DXF กับพื้นผิวของภาพ ขั้นตอนการนำเข้าไฟล์ TXT และ Gerber มีขั้นตอนคล้ายกัน ซึ่งจะอธิบายรายละเอียดในภายหลัง
การแปลงภาษา:
ตัวเลือกภาษาบนหน้าจอที่กำหนดค่าไว้ล่วงหน้า 3 แบบ ได้แก่ "จีนตัวย่อ" "จีนตัวเต็ม" และ "อังกฤษ" ตอบโจทย์ความต้องการของผู้ใช้ส่วนใหญ่แล้ว ภาษาเริ่มต้นของระบบตรงกับระบบปฏิบัติการ ผู้ใช้สามารถสลับระหว่างภาษาจีนและภาษาอังกฤษได้ผ่านเมนู "การตั้งค่าพารามิเตอร์" สามารถกำหนดค่าภาษาเพิ่มเติมได้ผ่านระบบคอมพิวเตอร์
ฟังก์ชั่นรายงาน:
ข้อมูลการวัดสามารถส่งออกเป็นรูปแบบ Excel, Word, AutoCAD และ TXT เมื่อรันโปรแกรมผู้ใช้ ข้อมูลสามารถนำเข้าไปยัง Excel ได้ทั้งแนวนอนหรือแนวตั้ง เมื่อนำเข้าไปยังรายงาน คุณสามารถเลือกได้ว่าจะส่งออกแผนภูมิและบิตแมปหรือไม่

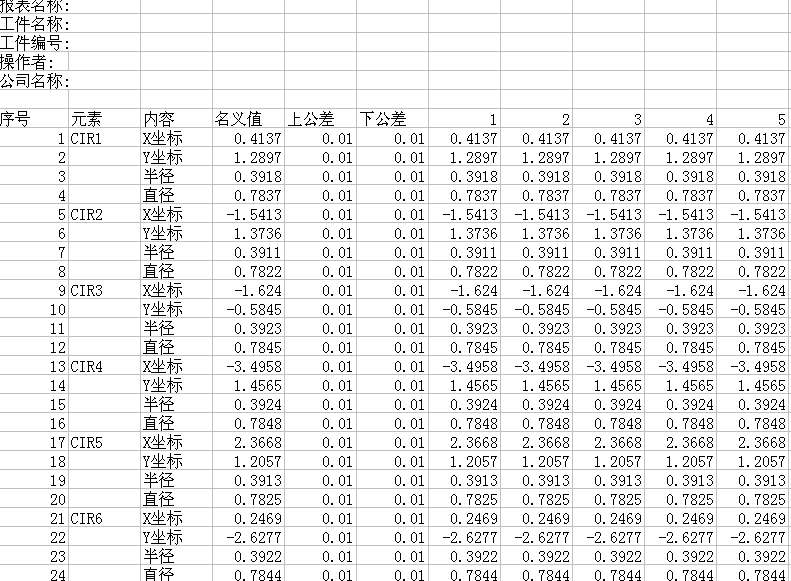

รูปภาพด้านล่างแสดงรายงานที่สร้างขึ้นหลังจากการวัดชิ้นงานเดียวกันทั้งห้าครั้ง ซึ่งจะถูกส่งออกไปยัง Excel โดยอัตโนมัติ:

ฟังก์ชั่น SPC:
เรามีซอฟต์แวร์ SPC ระดับมืออาชีพที่เป็นอิสระสำหรับการประมวลผลข้อมูลการวัดในภายหลัง ซอฟต์แวร์การวัดทำงานร่วมกับซอฟต์แวร์ SPC ได้อย่างราบรื่น โดยนำเข้าข้อมูลไปยังฐานข้อมูล SPC โดยอัตโนมัติหลังจากการวัดเสร็จสิ้น ไม่จำเป็นต้องป้อนข้อมูลด้วยตนเอง การตั้งค่าขีดจำกัดการควบคุมทั้งหมดได้รับการกำหนดค่าภายในซอฟต์แวร์การวัด ทำให้ไม่จำเป็นต้องกำหนดค่าเพิ่มเติมในซอฟต์แวร์ SPC และปรับปรุงประสิทธิภาพอย่างมีนัยสำคัญ SPC นำเสนอแผนภูมิควบคุมสำหรับทั้งการตรวจสอบและวิเคราะห์กระบวนการ ซึ่งรวมถึง: แผนภูมิควบคุมช่วงค่าเฉลี่ย, แผนภูมิควบคุมค่าเบี่ยงเบนมาตรฐานเฉลี่ย, แผนภูมิควบคุมช่วงค่ามัธยฐาน, ค่าส่วนบุคคลและแผนภูมิควบคุมค่าเฉลี่ยเคลื่อนที่, ฮิสโตแกรม, แผนภูมิค่าเฉลี่ยเคลื่อนที่ CPK, แผนภูมิควบคุมส่วนเบี่ยงเบนมาตรฐานข้อมูลจำเพาะ, แผนภูมิควบคุมส่วนเบี่ยงเบนมาตรฐานของกระบวนการ, แผนภูมิเปรียบเทียบส่วนเบี่ยงเบนมาตรฐาน และแผนภูมิการวิเคราะห์คำแนะนำกระบวนการ แผนภูมิที่สร้างขึ้นสามารถประเมินได้โดยใช้กฎการตัดสินใจที่กำหนดไว้ล่วงหน้าแปดข้อ แผนภูมิและข้อมูลสามารถพิมพ์และนำเข้าไปยัง Excel ได้
